STARRAG AG

Starrag si-a stabilit o reputatie excelenta in intreaga lume ca partener tehnologic cu producatori de top de turbine, pentru producatorii de motoare si structuri aero si furnizorii acestora sau pentru producatorii de turbine cu gaz si abur pentru generarea de energie.

Acest parteneriat tehnologic include totul, de la client, inginerie specifica pentru dezvoltarea de aplicatii, inclusiv programare CAM, proiectare si automatizare.

Starrag ofera know-how cuprinzator de proces si de multi ani a livrat cu succes proiecte complete la cheie. Beneficiati de tehnologie de productie de varf, productie flexibila, asistenta, instruire individuala a utilizatorilor si un serviciu global.

  • Peste 100 de ani de experienta, fiind renumita pentru fiabilitate, putere, stabilitate mecanica si precizie foarte ridicata
  • Lider mondial in domeniul prelucrarii paletelor de turbine, Bliskuri, structuri aero etc
  • Masini de prelucrare cu 5 si 6 axe CNC
  • Lider mondial in softuri CAD-CAM pentru prelucrare palete de turbine
  • Specialisti in prelucrari de materiale speciale INCONEL, titan, oteluri Cr-Ni, oteluri inalt aliate
  • Producator de scule speciale pentru prelucrari specifice: blisk, palete de turbine etc
STARRAG SERIA LX
STARRAG SERIA STC
STARRAG NB 151

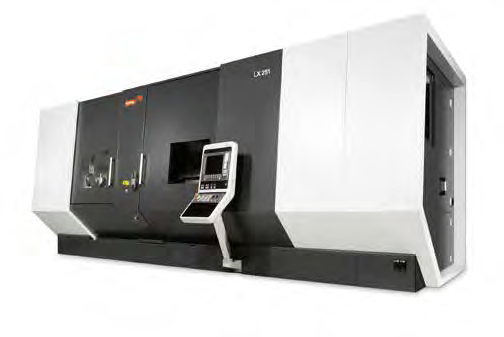

CENTRE DE PRELUCRARE PALETE DE TURBINE SERIA LX

Cea mai buna solutie

De asemenea, STARRAG ofera cel mai bun software pentru palete de turbine: RCS

Avantajele RCS:

  • Software CAM dedicat, care a fost special dezvoltat pentru HSM cu 5 axe
  • Programare foarte eficienta datorita structurii parametrice
  • Selectarea strategiei optime de frezare
  • Post-procesor proiectat optim pentru masina
  • Selectie extinsa de prelucrare pe 3, 4 si 5 axe, strategii
  • Ghid intuitiv pentru utilizator, bazat pe Windows



LX021

LX051

LX151

LX251

LX351

LX451

Distanta max. intre centre* mm

400

550

995

1495

1805

2805

Diametrul de basculare mm

200

350

400

400

650

650

Cursa axa X mm

400

650

1100

1600

1800

2800

Cursa axa Y mm

200

650

400

400

650

650

Cursa axa Z mm

410

680

400

400

600

600

Cursa axa A grade

360

360

360

360

360

360

Cursa axa AA grade

360

360

360

360

360

360

Cursa axa B (pivotanta) grade

-45/+95

-100/+50

+/- 87

+/- 87

+/- 87

+/- 87

Curse rapide X,Y,Z m/min

50

62

62

62

50

50

Putere motor brosa KW

21

28

28

28

28

28

Comanda numerica

SIEMENS

SIEMENS

SIEMENS

SIEMENS

SIEMENS

SIEMENS



SERIA STC

SERIA STC

Referinta pentru frezarea precisa de inalta performanta pe 5 si 6 axe CNC

  • Taiere de inalta performanta – centrele de prelucrare STC sunt construite pentru frezare de inalta performanta
  • Indiferent de dificultatea materialelor prelucrate, cum ar fi aliajele de titan (Ti6AL4V, Ti5553), superaliajele pe baza de nichel sau otelurile inalt aliate, inclusiv aluminiul de inalta rezistenta, STC asigura cea mai buna performanta in procesul de prelucrare
  • Designul unic al seriei de masini STC face degrosarea simultana pe 5 axe posibila
  • Precizie constant ridicata – minimizand foarte mult efectul de conditii variabile de mediu si mentinand o stabilitate ridicata constanta
  • Calitate inalta constanta in productie – deseurile pot fi practic eliminate si costul pentru aer conditionat scump poate fi redus dramatic
  • Prelucrare complexa a pieselor cu forma libera – Cu masinile STC, suprafata superioara de finisaj poate fi atinsa, indeplinind cel mai inalt grad cerintele de productie. Daca este o piesa complexa precum un blisk sau piese cu pereti subtiri piese structurale, daca este prelucrata folosind contact punct sau linie, daca finisarea este finalizata in modul simultan pe 5 axe sau nu, suprafetele impecabile pot fi produse pe centrele de prelucrare STC



STC800

STC1000

STC1250

STC1600

STC1800

Marimea paletului mm

800×800

1000×1000

1250×1250

1600X1600

1600X1800

Cursa axa X mm

1450

1700

2200

2800

3400

Cursa axa Y mm

1200

1600

1500

1900

2200

Cursa axa Z mm

1320

1950

2100

2450

2850

Cursa axa A grade

-120/+60

-120/+60

-120/+60

-120/+60

-120/+60

Cursa axa B grade

continuu

continuu

continuu

continuu

continuu

Cursa axa C grade

360

360

360

Putere motor brosa kw

37//53

37//53

37//53

37//53

37//53

CNC

SIEMENS

SIEMENS

SIEMENS

SIEMENS

SIEMENS

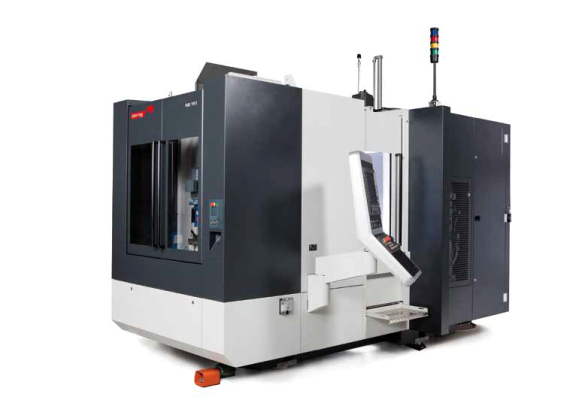

STARRAG NB 151

STARRAG NB 151

SOLUTIA DE PRODUCTIE PENTRU PIESE TIP “Blisks”

  • Indiferent daca se numeste „Blisk” (bladed disc) sau un „IBR” (cu lame integrale rotor), indiferent daca este cu o singura treapta sau cu mai multe trepte, masina dedicata Starrag NB 151 este cea mai buna solutie pentru prelucrarea eficienta a acestor piese
  • Adaptabilitatea NB 151 pentru prelucrarea eficienta a diverselor tipuri de Blisks, inclusiv cele din titan, nichel, superaliaje si oteluri pentru turbine cu gaz
  • Problemele asociate cu peretele subtire si profilurile aerodinamice instabile la astfel de piese au reprezentat o provocare pentru Starrag, determinand cautarea si implementarea unor solutii inovatoare si eficiente.
  • Masina Starrag NB 151 se distinge prin
  • Degrosarea eficienta pentru Blisks realizate din semifabricate solide
  • Adaptabilitatea pentru Blisks sudate prin frecare
  • Finisarea precisa a profilurilor aerodinamice in contact punctul
  • Eficienta ridicata si productie optimizata datorita timpiilor redusi si a ratei reduse de deseuri



NB 151

Diametru max. disc mm

620

Cursa axa X mm

650

Cursa axa Y mm

650

Cursa axa Z mm

600

Cursa axa A grade

360 continuu

Cursa axa B grade

-240/+60

Turatie brosa rpm

18000

Putere motor brosa kW

28

CNC

SIEMENS
